(1)結構特點

對噴式脈沖袋式除塵器主要由上、中、下三部分箱體和噴吹裝置組成，如圖6-41所示„ 其結構特點是分別在上箱體和凈氣聯箱外側設有上、下兩套噴吹裝置。

清灰時，電控儀發出信號，使互相對應的上、下兩個噴吹閥同時開啟，上、下氣包內的 壓縮空氣經由兩個噴吹管，同時射向同一濾袋的上、下袋口，使濾袋上的粉塵由凈氣聯箱之 間的空隙落人灰斗，然后由排灰閥排出。

由于采用對噴方式，濾袋長度可為6m以上，相應地增加了過濾面積。同時，配套的為 低壓噴吹裝置，噴吹壓力為0.2?0.4MPa,清灰能耗低。

(2)系列規格

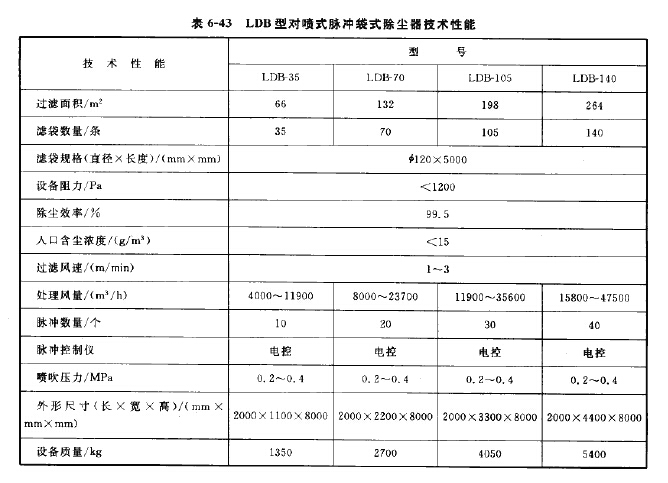

LDB型對噴式脈沖袋式除塵器系列規格有35袋、70袋、105袋和140袋四種，處理風 量為4000?47500m3/h,其技術性能見表6-43。
