(1)氣環管

氣環反吹袋式除塵器的結構特點是采用氣環管噴出的高壓空氣，反吹人濾袋內，使附著在濾袋內表面的粉塵被吹落在灰斗中，如圖6-2 所示。

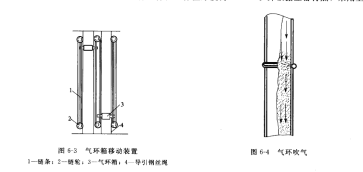

氣環箱反吹氣管與氣源相通，由傳動裝置帶 動，沿著濾袋上下往復運動，運動速度為7.Sm/ min。同時，氣環管上的0. 5?0. 6mm環狀狹縫向 濾袋內噴吹，反吹用的高壓空氣一般采用專用配 套的高壓離心風機供給。這樣使濾袋上的粉塵被 清除。如圖6-3和圖6-4所示。

(2) QH型氣環反吹袋式除塵器

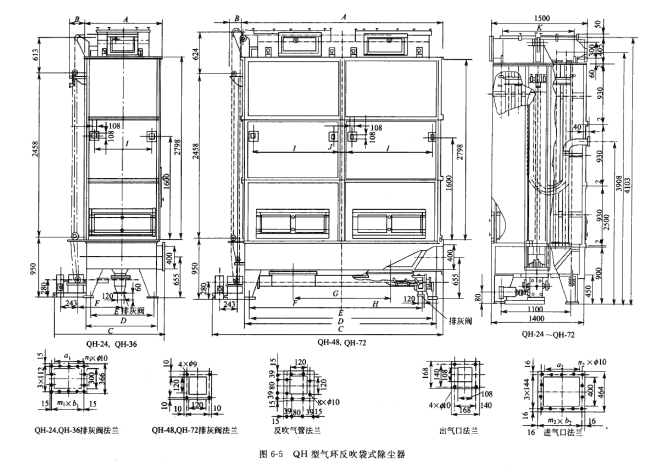

QH型氣環反吹袋式除塵器系列規格有QH-24、QH-36, QH-48 和 QH-72 共 4 種，其中QH-24和QH-36為單氣環箱，QH-48和QH-72為雙 氣環箱。其技術性能見表&14，主要尺寸見圖6-5 和表6-15 。
